Opbouw Brainjoint Overzicht Brainjoint Plaatsen strippenmat Plaatsen rekspreidende inlage Plaatsen rekspreidende inlage Voegconcept 5.1 (10m) Product Brainjoint/Brugflex 70mm Ontwerplevensduur - Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 33 mm Objecttype Verkeersbrug integraal, Tunnel/open bak Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Heijmans Typenummer 2012 Jaartal van invoering 2012 Website leverancier heijmans.nl/nl/brainjoint Factsheet en bijlagen PVO Product factsheet 01 Declaration of Performance27 Flowchart ontwerp (herzien)24 B&O plan29 UO tekening traditioneel kunstwerk (fictief)30 UO tekening integraal kunstwerk (fictief)31 UO tekening semi-integraal kunstwerk (uitgevoerd A12VEG)21 SchampkantoplossingPresentatie BrainJoint febr 2015 Alle bestanden downloaden (ZIP)

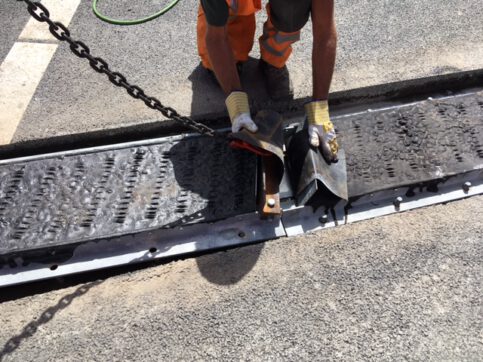

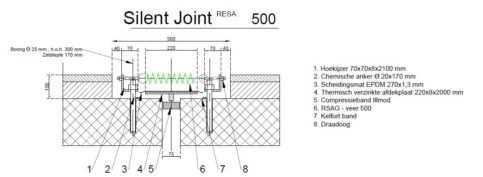

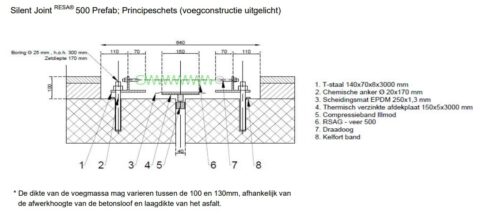

Doorsnede Silent-Joint 500 Prefab Silent-Joint 500 Prefab Silent-Joint 500 Prefab Silent-Joint 500 Prefab markering Voegconcept 4.1b (50) Product Silent Joint 500 Prefab Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Resa 500 Jaartal van invoering 2021 Website leverancier silentjoint.nl Factsheet en bijlagen PVO Product factsheet D11-DoP Silent Joint 500 Prefab 6 december 20212021-02-12 Silent Joint 500 Prefab2021-02-12 Silent Joint 500 Prefab Boven en langsaanzichtETA-13-0322 Silent joint (OiB)Beheer- en onderhoudsplan Silent Joint versie 3.2EMPA TestReport_Prefab SJ_500 (50mm)LINTRACK Silent joint 500s 17-11-09EMPA TestReport_MMLS in NL 2006 – Adjusted version7. A955230-151065-R20150367a-BCr BBa-26-11-2015-signedPaper CROW Infradagen 2016 Ervaringen met Silent Joint in NL, Jan Voskuilen Alle bestanden downloaden (ZIP)

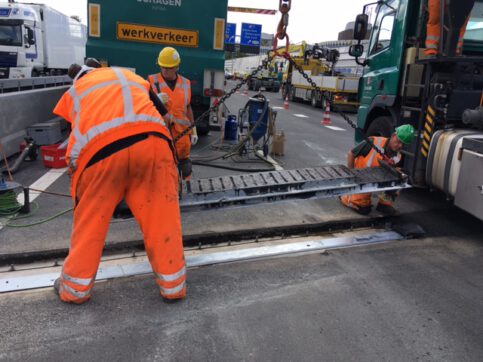

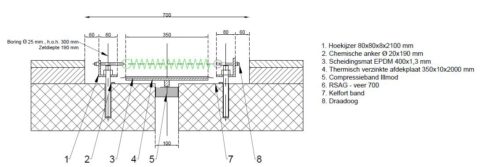

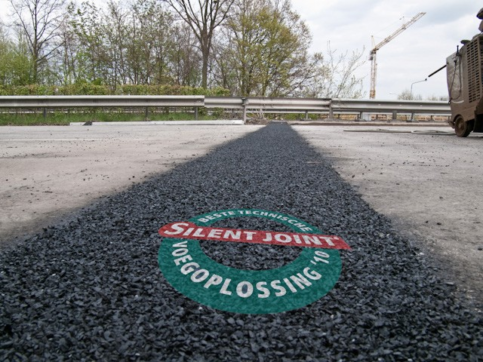

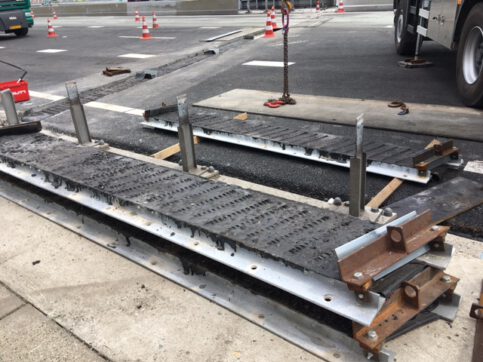

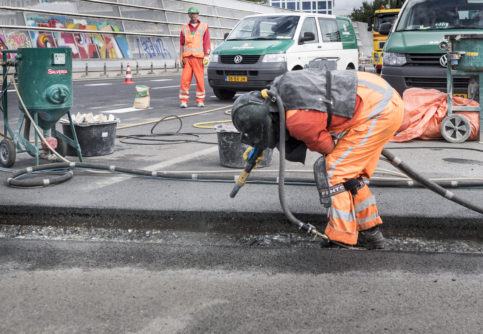

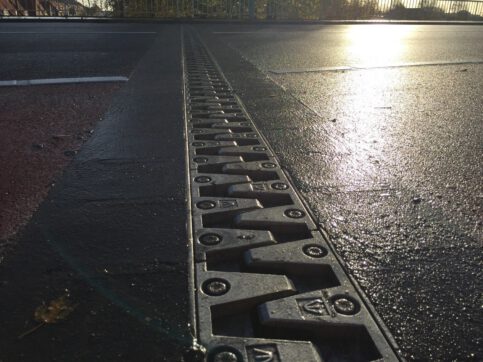

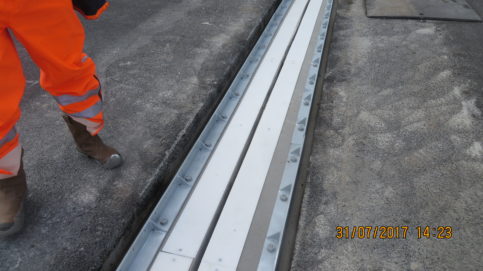

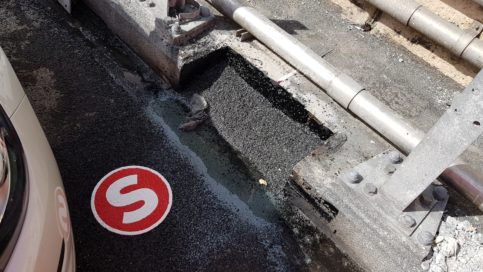

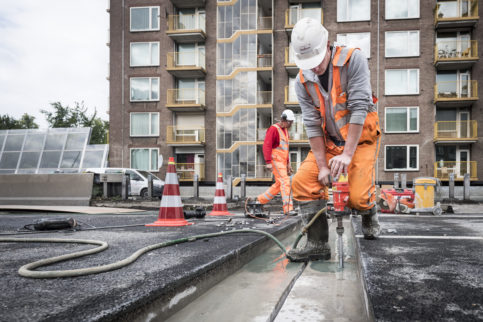

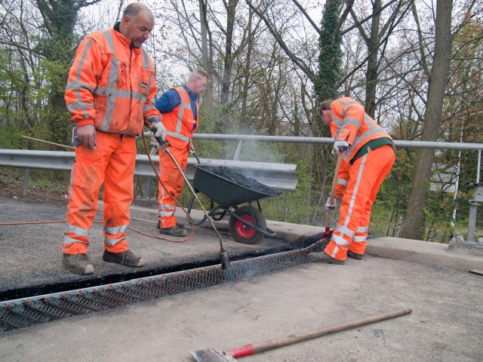

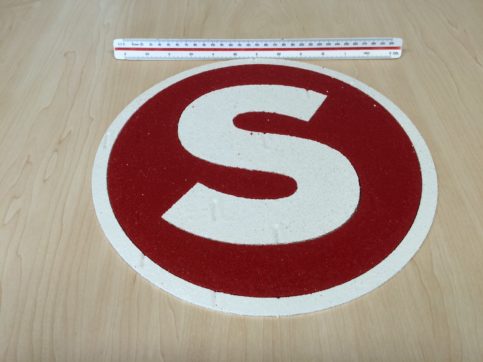

Silent Joint Markering Silent Joint Silent Joint in uitvoering Silent Joint in uitvoering Silent Joint in uitvoering Silent Joint in uitvoering Silent Joint in uitvoering Voegconcept 4.1b (70) Product Silent Joint 700s (verkeerscat 1) Ontwerplevensduur 10 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 70 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Resa 700s afdekplaat 250x8mm Jaartal van invoering 2017 Website leverancier silentjoint.nl Factsheet en bijlagen PVO Product factsheet D05-DoP Silent Joint 700 9 maart 20211.-2021-02-12-Silent-Joint-700-sTekeningen SJ700s1. Tekening schampkantdetail Silent-Joint-700ETA-13-0322 Silent joint (OiB)3. 1911-13553 Beheer- en onderhoudsplan Silent Joint 700 versie 1.1RWS-2019-BVi-V-3.0- 017 – Vrijgavebrief Silent Joint 500s en 700s Alle bestanden downloaden (ZIP)

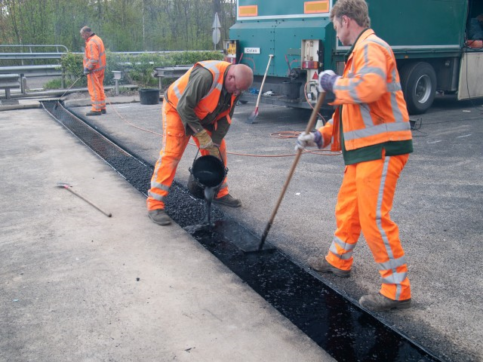

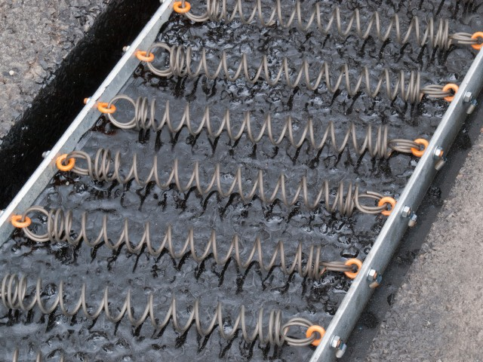

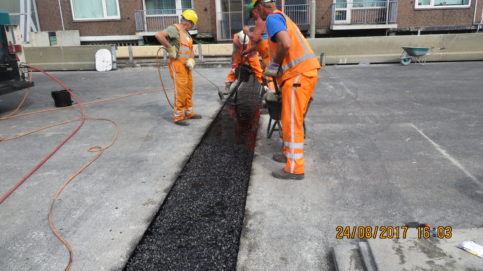

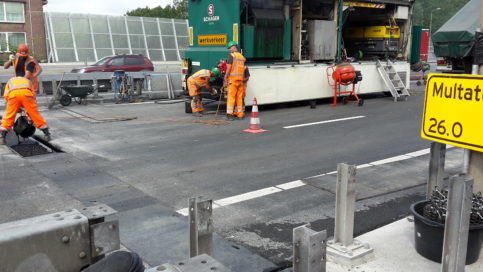

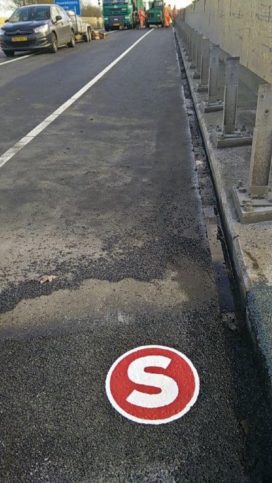

veren aanbrengen voegmassa markering Voegconcept 4.1b (50) Product Silent Joint 500 (verkeerscat 1) Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Resa 500 Jaartal van invoering 2007 Website leverancier silentjoint.nl Factsheet en bijlagen PVO Product factsheet D11-DoP Silent Joint 500 9 maart 2021Tekeningen SJ500sTekening Silent Joint 500S met brede sponningETA-13-0322 Silent joint (OiB)Tekening schampkantdetail Silent-Joint-500Beheer- en onderhoudsplan Silent Joint versie 3.2EMPA TestReport_Prefab SJ_500 (50mm)LINTRACK Silent joint 500s 17-11-09EMPA TestReport_MMLS in NL 2006 – Adjusted version7. A955230-151065-R20150367a-BCr BBa-26-11-2015-signedPaper CROW Infradagen 2016 Ervaringen met Silent Joint in NL, Jan VoskuilenRWS-2019-BVi-V-3.0- 017 – Vrijgavebrief Silent Joint 500s en 700s Alle bestanden downloaden (ZIP)

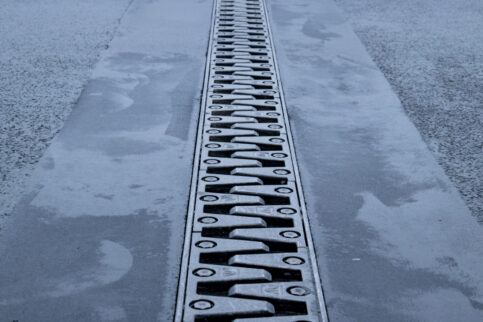

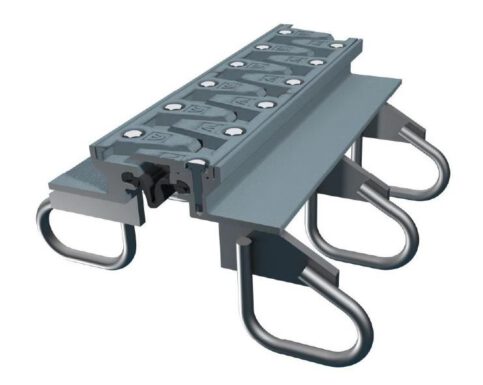

3D weergave Maurer XC1 Voegconcept 1.2a2 Product Maurer XC1 Ontwerplevensduur 100 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 100 mm Objecttype - Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Maurer Typenummer 3.0 Jaartal van invoering 2021 Website leverancier www.maurer.nl Factsheet en bijlagen PVO Product factsheet Deel 10 DoP XC1RWS-2021-BVi-V-3.0-021 – Vrijgavebrief Maurer XC1Deel 3 Bijlage 2 XC1-Neubaumodell-Musterzeichnung-1Deel 3 Bijlage 2 XC1-Neubaumodell-Musterzeichnung-2Deel 3 bijlage 2 XC1-Neubaumodell-Musterzeichnung-3aDeel 8 Inspectie-, Beheer- en Onderhoudsplan XC1 Alle bestanden downloaden (ZIP)
Voegconcept 1.2b2 Product Maurer XC1-R Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 100 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Maurer Typenummer 5.0 Jaartal van invoering 2020 Website leverancier www.maurer.nl Factsheet en bijlagen PVO Product factsheet Deel 10 DoP XC1-RRWS-2020-BVi-V-3.0-020 – Vrijgavebrief Maurer XC1-RDeel 3 Bijlage 2 XC1-R-Musterzeichnung-1aDeel 3 Bijlage 2 XC1-R-Musterzeichnung-2aDeel 8 Inspectie-, Beheer- en Onderhoudsplan XC1-R Alle bestanden downloaden (ZIP)
Voegconcept 4.1d (500) Product Breure FPEJ14 Ontwerplevensduur 10 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 14 mm Objecttype Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Breure Typenummer 3.0 Jaartal van invoering 2017 Website leverancier rbreure.nl Factsheet en bijlagen PVO Product factsheet Declaration of Perfomance BREURE FPEJS 14 V1.3 compact Alle bestanden downloaden (ZIP)
Voegconcept 4.1d (500) Product Breure FPEJ10 Ontwerplevensduur 10 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 10 mm Objecttype Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Breure Typenummer 3.0 Jaartal van invoering 2017 Website leverancier rbreure.nl Factsheet en bijlagen PVO Product factsheet Declaration of Perfomance BREURE FPEJS 10 V1.3 compact Alle bestanden downloaden (ZIP)

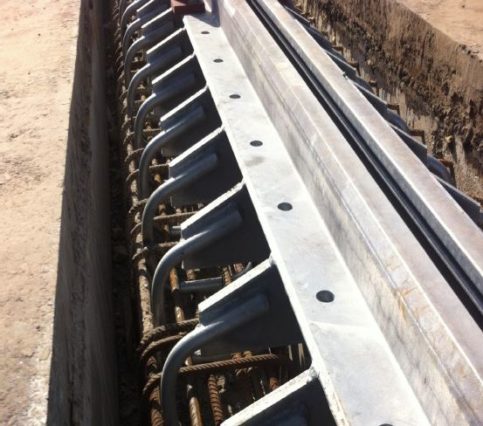

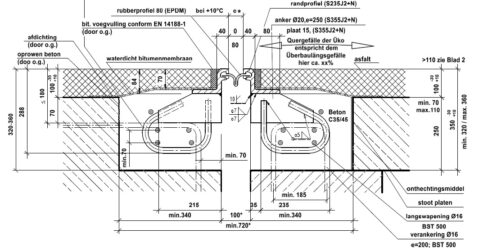

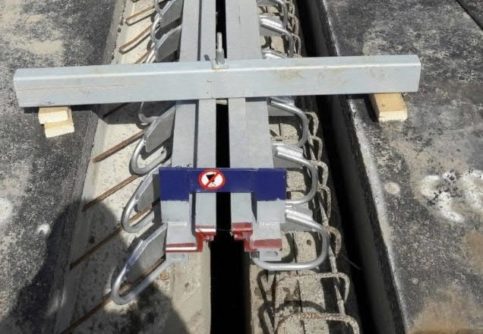

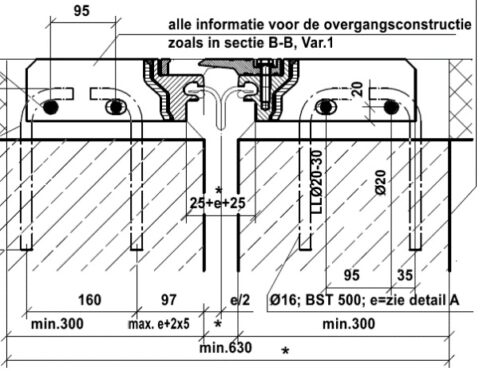

Voegconcept 1.2a1 Product Maurer D80-N Ontwerplevensduur 100 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype - Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Maurer Typenummer 4.0 Jaartal van invoering 2021 Website leverancier www.maurer.nl Factsheet en bijlagen PVO Product factsheet Deel 10 DoP D80RWS-2021-BVi-V-3.0-022 Vrijgavebrief Maurer D80-NDeel 3 Bijlage 2 D80-Neubaumodell-Musterzeichnung-1bDeel 3 Bijlage 2 D80-Neubaumodell-Musterzeichnung-2bDeel 8 Inspectie-, Beheer- en Onderhoudsplan D80 Alle bestanden downloaden (ZIP)
3D visualisatie uitvoering stabilisatiestangen (vanaf PA50) uitvoering afvullen uitvoering – afwerking Voegconcept 4.2c (90) Product Tensa Polyflex Advanced PA90 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 90 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA90 Jaartal van invoering 2019 Website leverancier mageba.ch Factsheet en bijlagen PVO Product factsheet PA90EN-TENSA Polyflex®Advanced PU_ETA 12-0260 Alle bestanden downloaden (ZIP)
