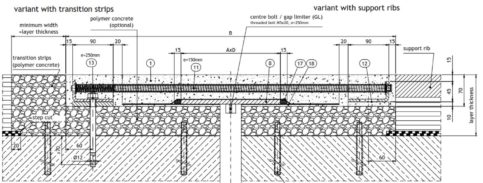

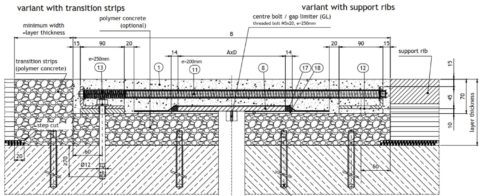

3D visualisatie uitvoering stabilisatiestangen (vanaf PA50) uitvoering afvullen uitvoering – afwerking Voegconcept 4.2c (75) Product Tensa Polyflex Advanced PA80 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA80 Jaartal van invoering 2019 Website leverancier mageba.ch/de/794/Infrastruktur/F… Factsheet en bijlagen PVO Product factsheet EN-TENSA Polyflex®Advanced PU_ETA 12-0260PA80 Alle bestanden downloaden (ZIP)

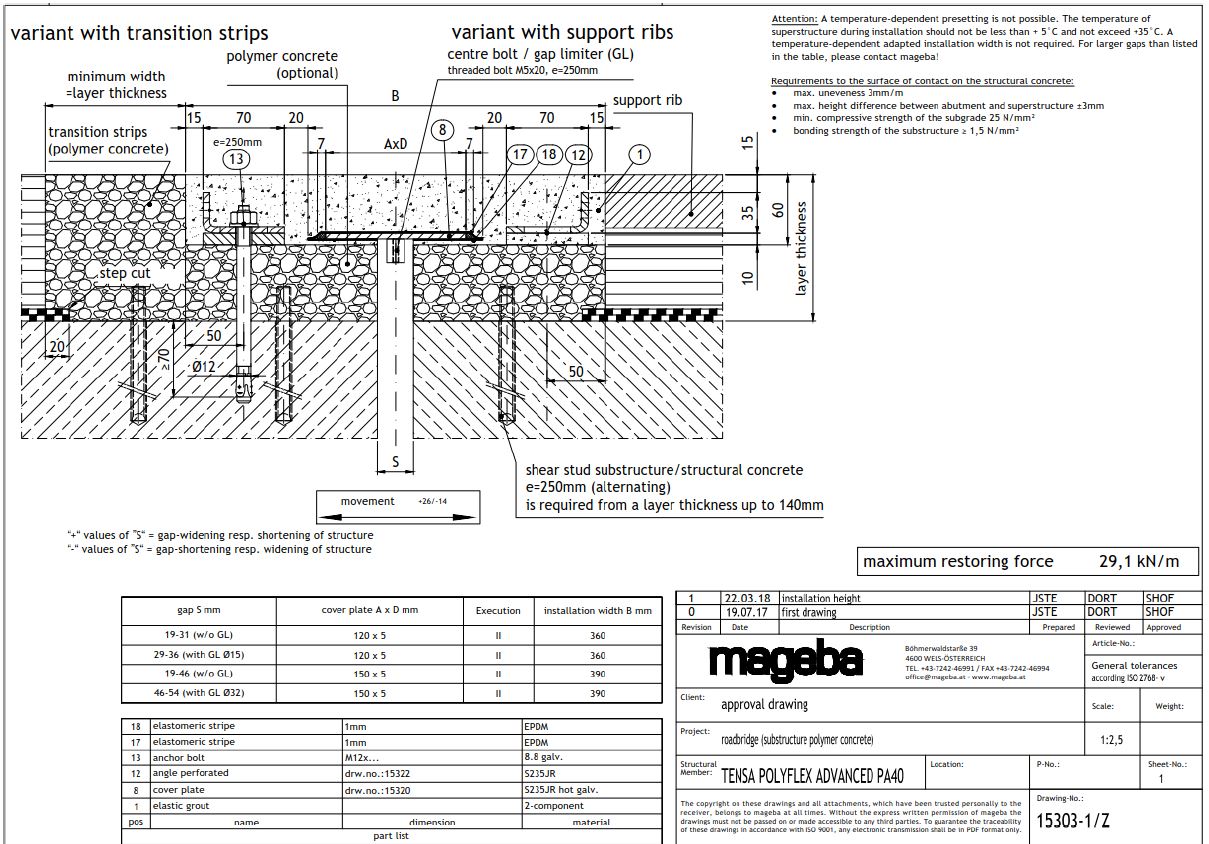

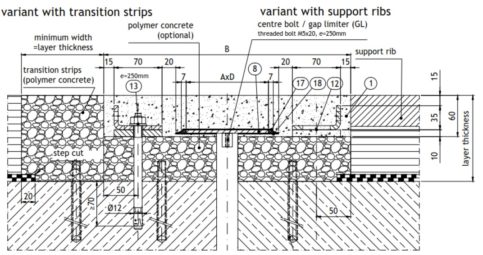

Doosnede Visualisatie uitvoering afvullen uitvoering – afwerking Voegconcept 4.2a (40) Product Tensa Polyflex Advanced PA40 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 40 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA40 Jaartal van invoering 2019 Website leverancier www.mageba.ch Factsheet en bijlagen PVO Product factsheet PA40EN-TENSA Polyflex®Advanced PU_ETA 12-0260Refurbishment Manual Polyflex Advanced PU Rev.1 2012-07 (EN) Alle bestanden downloaden (ZIP)

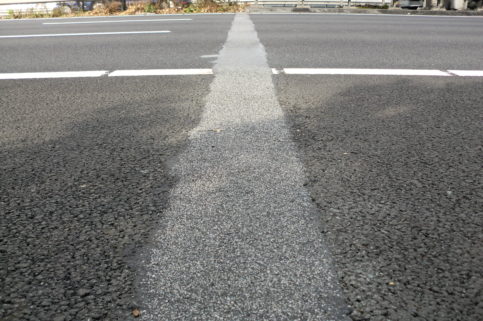

3D weergave Foto Voegconcept 5.2 Product Gevulde zaagsnede conform EN 14188-1 met onderliggend afdichtingselement (Combiflex o.g.) Ontwerplevensduur - Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 3 mm Objecttype Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Diversen Typenummer - Jaartal van invoering 2018 Website leverancier - Factsheet en bijlagen PVO Product factsheet Alle bestanden downloaden (ZIP)

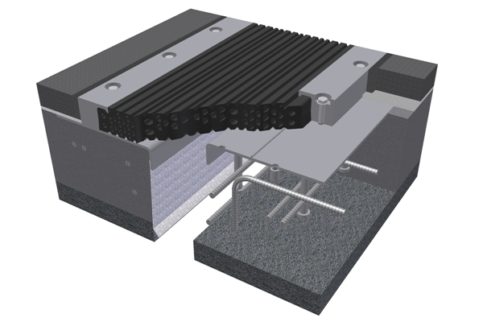

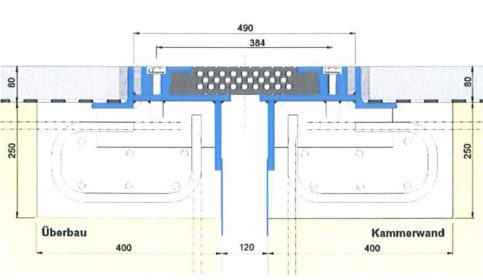

3D Principedoorsnede 2D Voegconcept 3.2 Product RM Mat expansion Joint T80 Ontwerplevensduur 40 jaar Productnorm - Wegcategorie Cat. 3 (125.000 Nobs) Langscapaciteit 80 mm Objecttype - Beoordelingsstatus - Leverancier Mageba Typenummer 1.0 Jaartal van invoering - Website leverancier - Factsheet en bijlagen PVO Product factsheet 2006 Mageba RM infobladBROCHURE-TENSA-MAT-RM-ch-en Alle bestanden downloaden (ZIP)

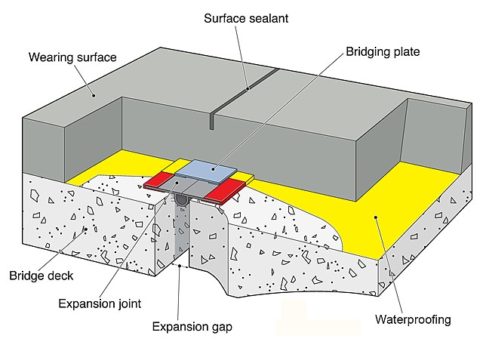

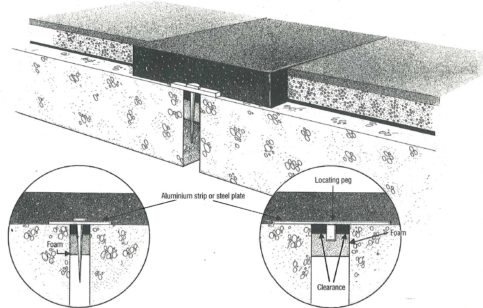

Voegconcept 4.1d (500) Product Thormajoint ® Ontwerplevensduur - Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 38 mm Objecttype Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Ennis Flint Typenummer BJ200 Blue Label Jaartal van invoering 1980 Website leverancier - Factsheet en bijlagen PVO Product factsheet Technical specification Thormajoint (Prismo) oldBrochure Thormajoint (Klaruw)Technical Information Thormajoint (Prismo) new Alle bestanden downloaden (ZIP)

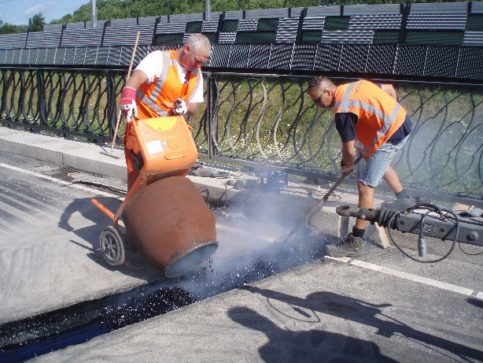

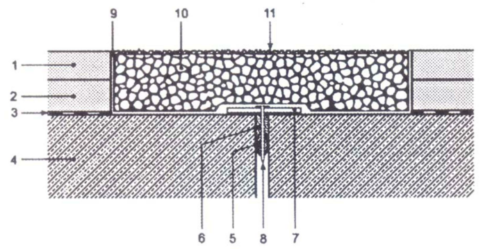

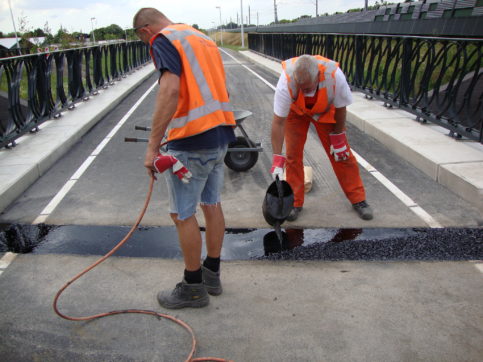

Eindproduct Aanleg Aanleg Voegconcept 4.1a Product Traditionele bitumineuze voegovergang 500x100mm zonder onthechtstrook met centrale fixatie Ontwerplevensduur - Productnorm - Wegcategorie Cat. 4 (50.000 Nobs) Langscapaciteit 15 mm Objecttype Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance) Leverancier Diversen Typenummer 1.0 Jaartal van invoering - Website leverancier - Factsheet en bijlagen PVO Product factsheet Alle bestanden downloaden (ZIP)

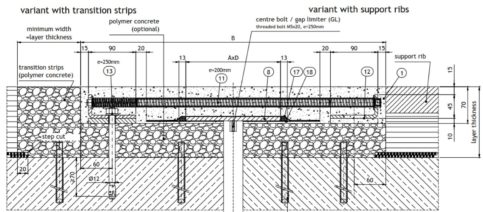

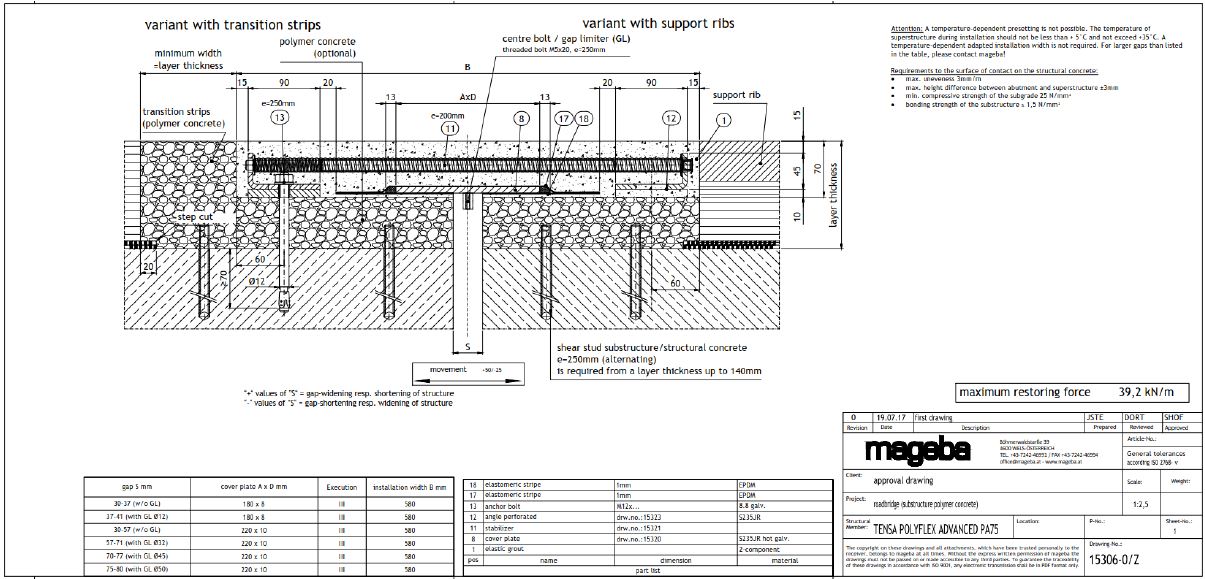

3D visualisatie doorsnede uitvoering stabilisatiestangen (vanaf PA50) uitvoering afvullen uitvoering – afwerking Voegconcept 4.2c (75) Product Tensa Polyflex Advanced PA75 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 75 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA75 Jaartal van invoering 2019 Website leverancier mageba.ch/de/794/Infrastruktur/F… Factsheet en bijlagen PVO Product factsheet PA75EN-TENSA Polyflex®Advanced PU_ETA 12-0260 Alle bestanden downloaden (ZIP)

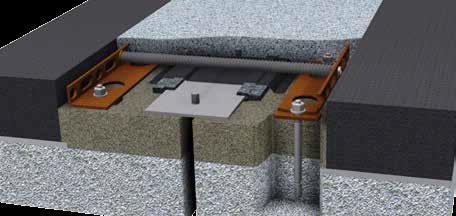

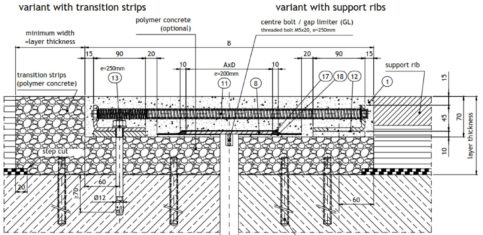

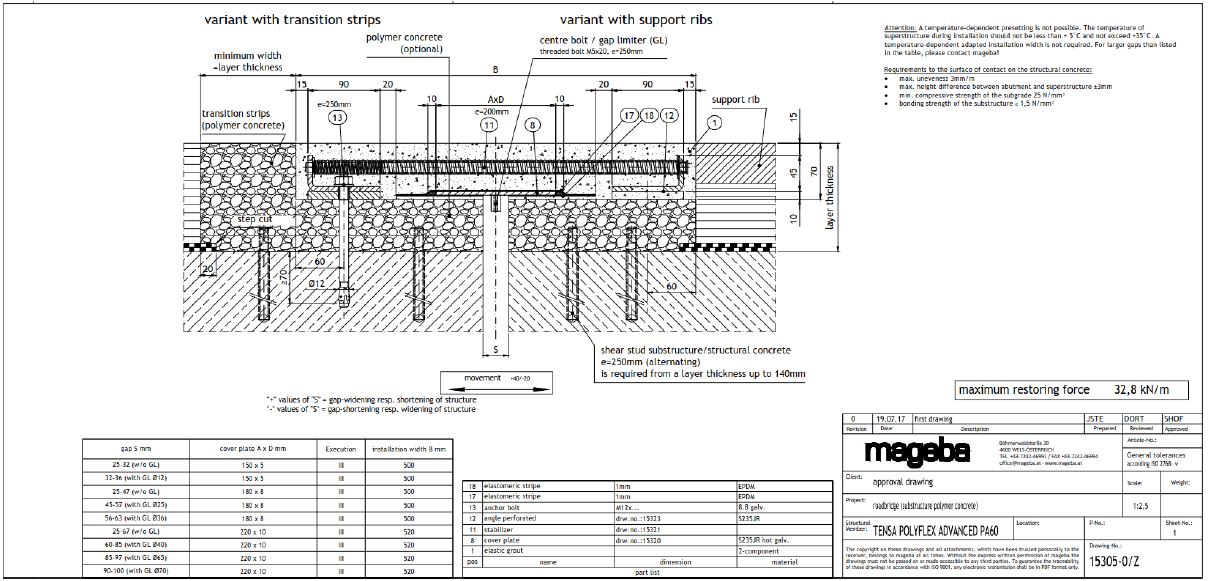

3D visualisatie uitvoering stabilisatiestangen (vanaf PA50) uitvoering afvullen uitvoering – afwerking Voegconcept 4.2c (60) Product Tensa Polyflex Advanced PA60 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 60 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA60 Jaartal van invoering 2019 Website leverancier mageba.ch Factsheet en bijlagen PVO Product factsheet PA60EN-TENSA Polyflex®Advanced PU_ETA 12-0260 Alle bestanden downloaden (ZIP)

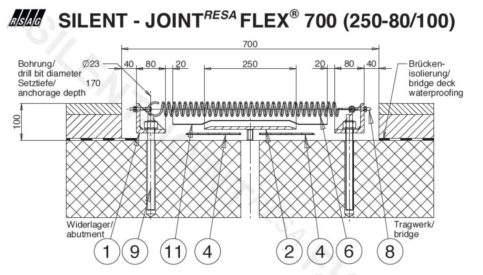

3D visualisatie Foto uitvoering Voegconcept 4.2b (70) Product Silent Joint Flex 700 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 70 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Flex 700 (250-80/100) Jaartal van invoering 2018 Website leverancier schageninfra.nl/diensten/silent-… Factsheet en bijlagen PVO Product factsheet Silent Joint Flex ETA-16-0379_ElectCopy_enSJ-RESA-FLEX-Prospekt-e Alle bestanden downloaden (ZIP)
3D visualisatie Foto uitvoering Voegconcept 4.2b (60) Product Silent Joint Flex 600 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 70 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Flex 600 (200-50/70) Jaartal van invoering 2018 Website leverancier schageninfra.nl/diensten/silent-… Factsheet en bijlagen PVO Product factsheet Silent Joint Flex ETA-16-0379_ElectCopy_enSJ-RESA-FLEX-Prospekt-e Alle bestanden downloaden (ZIP)
