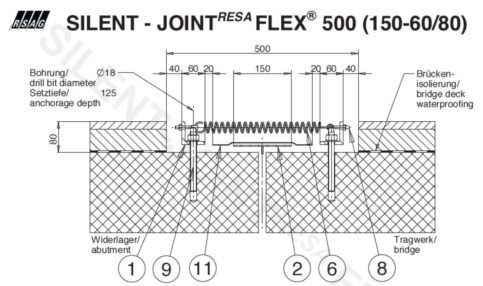

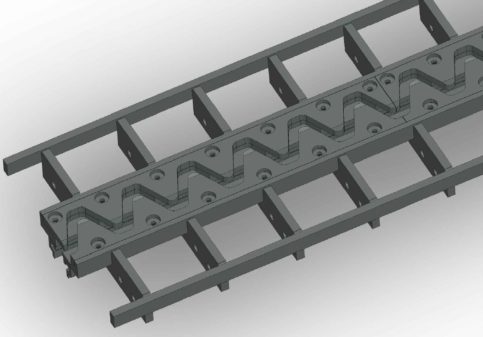

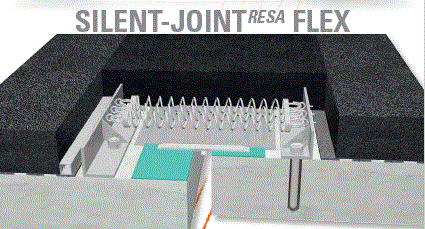

SJ500 3D visualisatie Foto uitvoering Voegconcept 4.2b (50) Product Silent Joint Flex 500 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Flex 500 (150-60/80) Jaartal van invoering 2018 Website leverancier schageninfra.nl/diensten/silent-… Factsheet en bijlagen PVO Product factsheet Silent Joint Flex ETA-16-0379_ElectCopy_enSJ-RESA-FLEX-Prospekt-e Alle bestanden downloaden (ZIP)

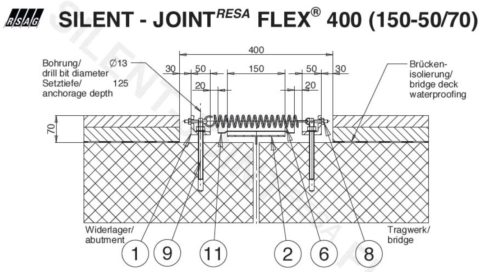

3D visualisatie Foto uitvoering Voegconcept 4.2b (40) Product Silent Joint Flex 400 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Flex 400 (150-50/70) Jaartal van invoering 2018 Website leverancier schageninfra.nl/diensten/silent-… Factsheet en bijlagen PVO Product factsheet Silent Joint Flex ETA-16-0379_ElectCopy_enSJ-RESA-FLEX-Prospekt-e Alle bestanden downloaden (ZIP)

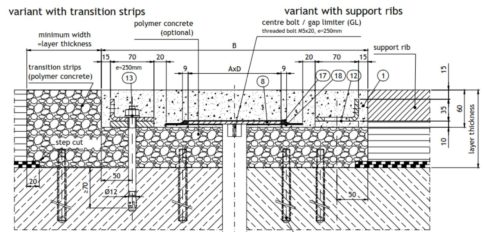

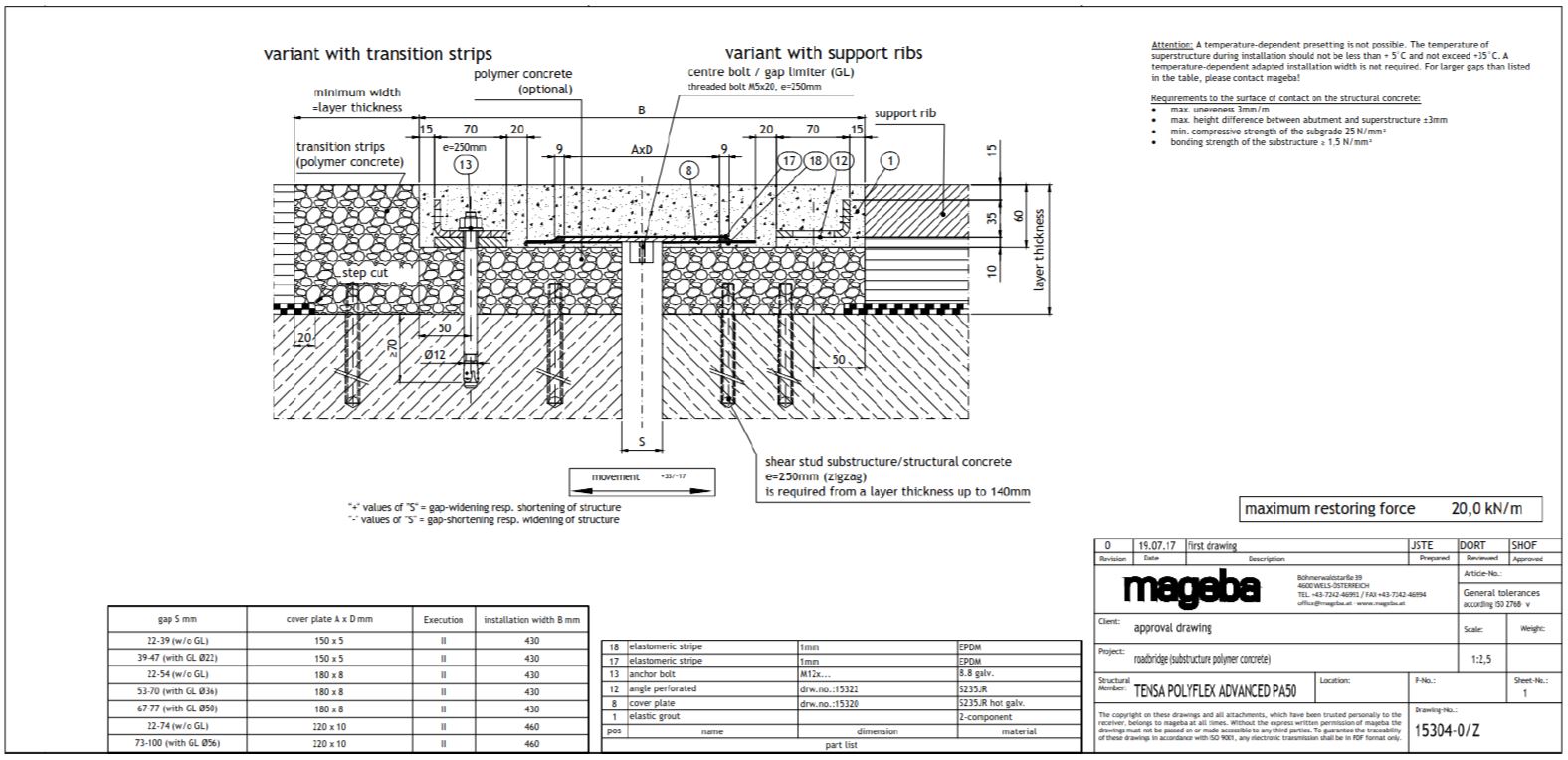

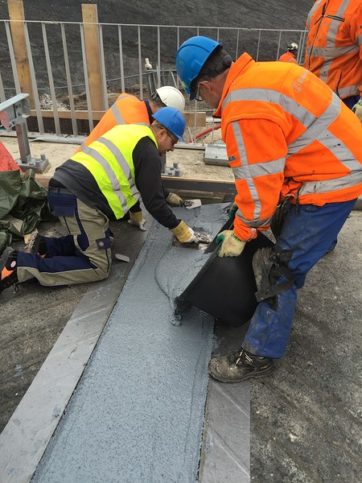

uitvoering afvullen Visualisatie uitvoering – afwerking Voegconcept 4.2a (50) Product Tensa Polyflex Advanced PA50 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA50 Jaartal van invoering 2019 Website leverancier mageba.ch Factsheet en bijlagen PVO Product factsheet PA50EN-TENSA Polyflex®Advanced PU_ETA 12-0260 Alle bestanden downloaden (ZIP)

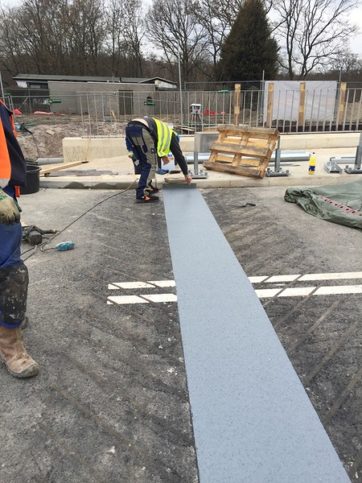

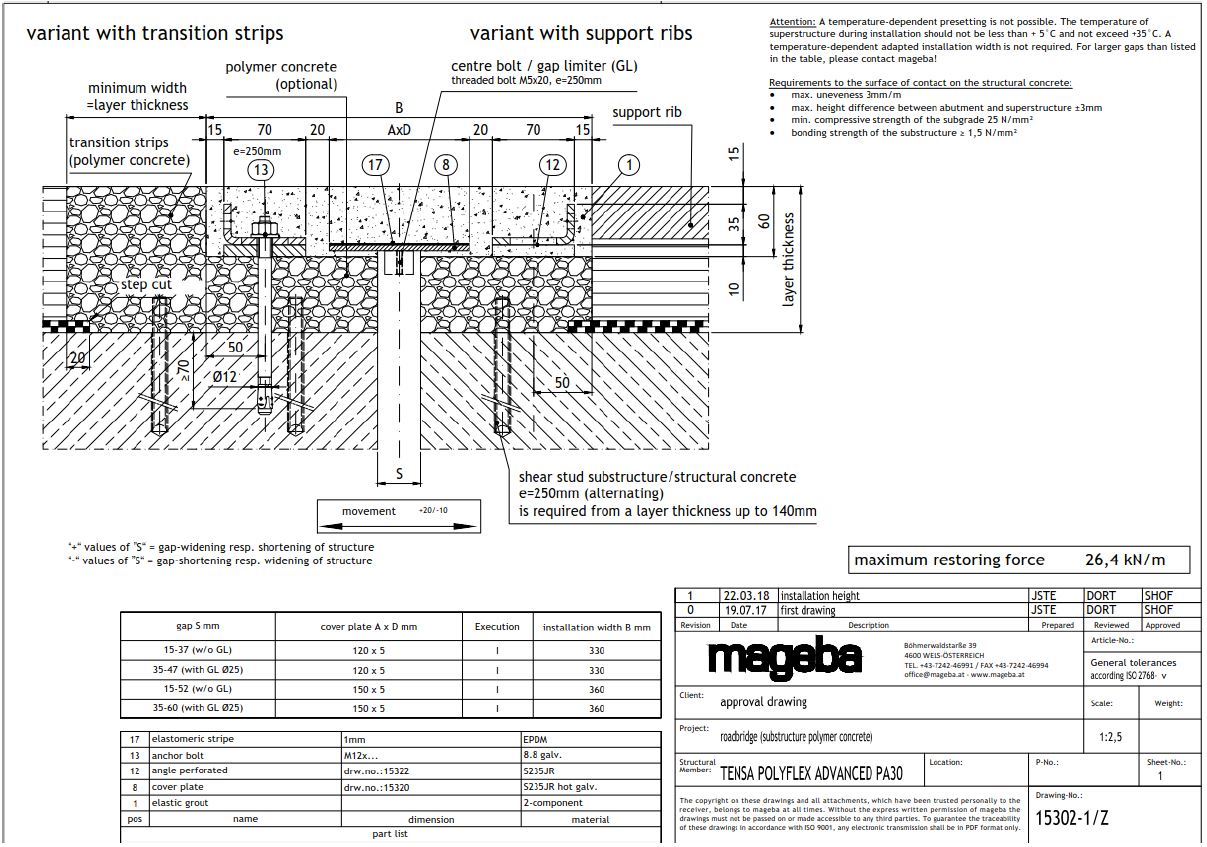

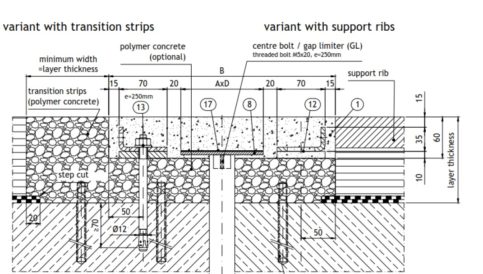

Visualisatie uitvoering afvullen uitvoering – afwerking Voegconcept 4.2a (30) Product Tensa Polyflex Advanced PA30 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 30 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA30 Jaartal van invoering 2019 Website leverancier www.mageba.ch Factsheet en bijlagen PVO Product factsheet PA30EN-TENSA Polyflex®Advanced PU_ETA 12-0260Refurbishment Manual Polyflex Advanced PU Rev.1 2012-07 (EN) Alle bestanden downloaden (ZIP)

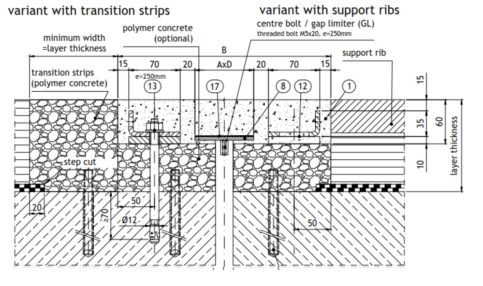

Doorsnede Visualisatie uitvoering afvullen uitvoering – afwerking Voegconcept 4.2a (20) Product Tensa Polyflex Advanced PA20 Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 20 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Mageba Typenummer PA20 Jaartal van invoering 2019 Website leverancier mageba.ch/de/794/Infrastruktur/F… Factsheet en bijlagen PVO Product factsheet PA20EN-TENSA Polyflex®Advanced PU_ETA 12-0260 Alle bestanden downloaden (ZIP)

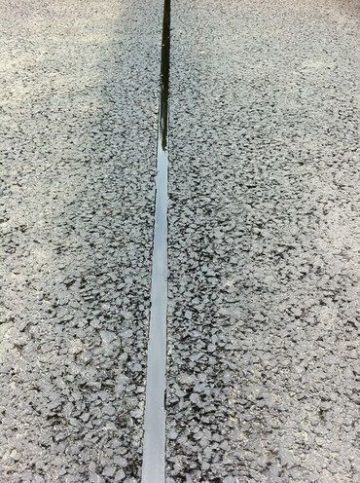

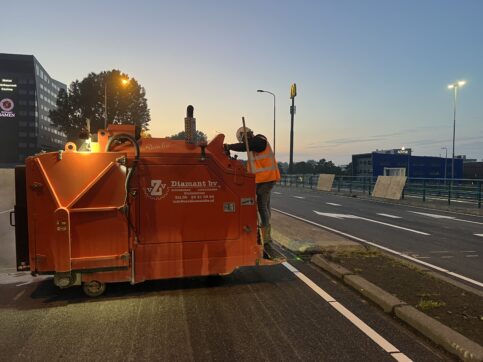

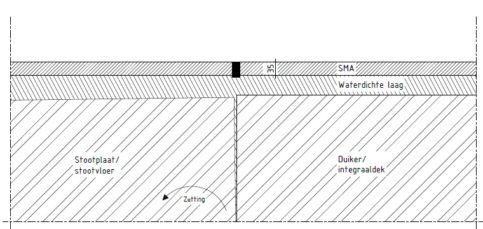

Doorsnede Foto Voegconcept 4.0 Product Zaagsnede gevuld met polymeergemodificeerde bitumen conform EN 14188-1 Ontwerplevensduur - Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 3 mm Objecttype Verkeersbrug integraal, Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0; 1; 1P?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd) Leverancier Diversen Typenummer 4.0 Jaartal van invoering 2018 Website leverancier - Factsheet en bijlagen PVO Product factsheet Detail schijnvoegProductblad Esha Pertex Alle bestanden downloaden (ZIP)

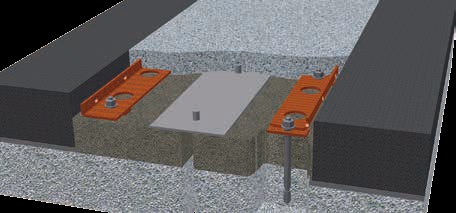

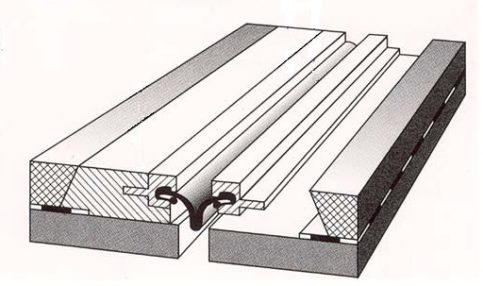

Voegconcept 1.4a1 Product Maurer Betoflex Ontwerplevensduur 30 jaar Productnorm RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd) Leverancier Maurer Typenummer 1.0 Jaartal van invoering 2000 Website leverancier www.maurer.nl Factsheet en bijlagen PVO Product factsheet DL_BROCHURE_Betoflex_Expansion_JointsProductinfo betoflex voegovergang, versie 3 Alle bestanden downloaden (ZIP)

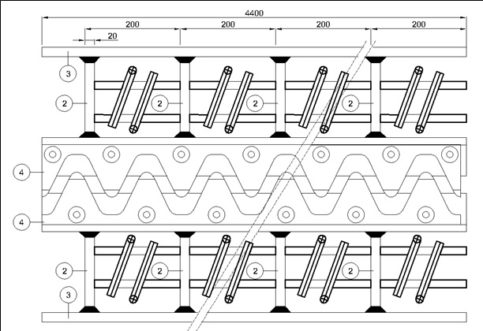

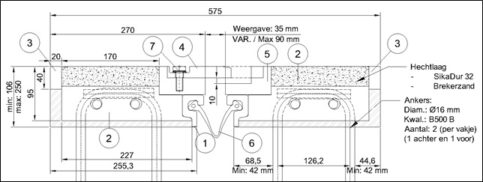

Voegconcept 1.2b2 Product BR-Silent Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 90 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Brabotech Typenummer BR-SILENT-90-RTD-PROD-001 versie C Jaartal van invoering 2018 Website leverancier brabotech.nl Factsheet en bijlagen PVO Product factsheet DoP BR-SILENT Prestatieverklaring RTD 1007-2 v4 GetekendBR-SILENT-90-RTD1007-001 rev D PrincipetekeningBR-SILENT-90-RTD-INBOUW-001 rev B inbouwtekeningB&O-plan voegovergang BR-SILENT v2RWS-2018-BVi-V-3.0- 013 – Vrijgavebrief Validatie Brabotech BR-Silent Alle bestanden downloaden (ZIP)

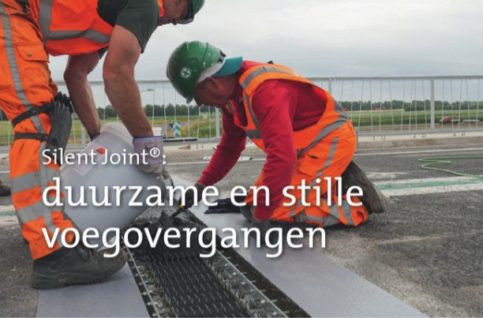

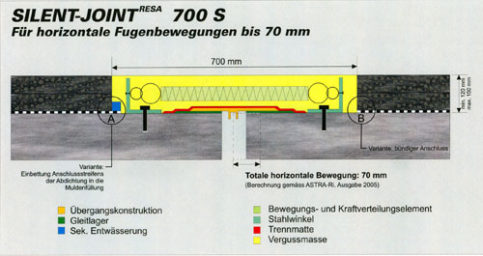

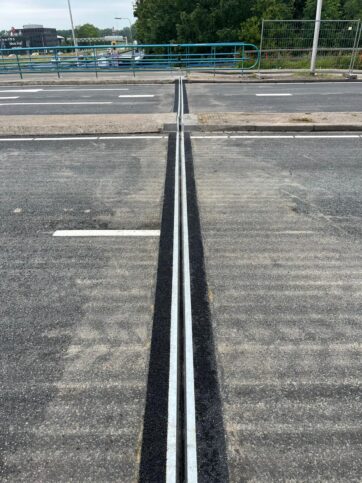

Silent Joint Markering Silent Joint Silent Joint in uitvoering Silent Joint in uitvoering Silent Joint in uitvoering Silent Joint in uitvoering Silent Joint in uitvoering Voegconcept 4.1b (70) Product Silent Joint 700s (verkeerscat 2 en lager) Ontwerplevensduur 25 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 70 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Resa 700s afdekplaat 250x8mm Jaartal van invoering 2017 Website leverancier silentjoint.nl Factsheet en bijlagen PVO Product factsheet D05-DoP Silent Joint 700 9 maart 20211.-2021-02-12-Silent-Joint-700-s1. Tekening schampkantdetail Silent-Joint-700ETA-13-0322 Silent joint (OiB)3. 1911-13553 Beheer- en onderhoudsplan Silent Joint 700 versie 1.1RWS-2019-BVi-V-3.0- 017 – Vrijgavebrief Silent Joint 500s en 700s Alle bestanden downloaden (ZIP)
Doorsnede veren aanbrengen voegmassa Silent Joint markering Voegconcept 4.1b (50) Product Silent Joint 500 (verkeerscat 2 en lager) Ontwerplevensduur 30 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Resa 500 Jaartal van invoering 2007 Website leverancier silentjoint.nl Factsheet en bijlagen PVO Product factsheet D11-DoP Silent Joint 500 9 maart 2021Tekening schampkantdetail Silent-Joint-500Tekeningen SJ500sETA-13-0322 Silent joint (OiB)Beheer- en onderhoudsplan Silent Joint versie 3.2EMPA TestReport_Prefab SJ_500 (50mm)LINTRACK Silent joint 500s 17-11-09EMPA TestReport_MMLS in NL 2006 – Adjusted version7. A955230-151065-R20150367a-BCr BBa-26-11-2015-signedPaper CROW Infradagen 2016 Ervaringen met Silent Joint in NL, Jan VoskuilenRWS-2019-BVi-V-3.0- 017 – Vrijgavebrief Silent Joint 500s en 700s Alle bestanden downloaden (ZIP)
